Opis i specyfikacja
12- sekcyjny RainBird ESP-8 LXME umożliwia opcjonalnie analizę i zarządzanie przepływem wody. Programator umożliwia elastyczne funkcje planowania automatycznego systemu nawadniania dla większych powierzchni, terenów komercyjnych i przemysłowych.

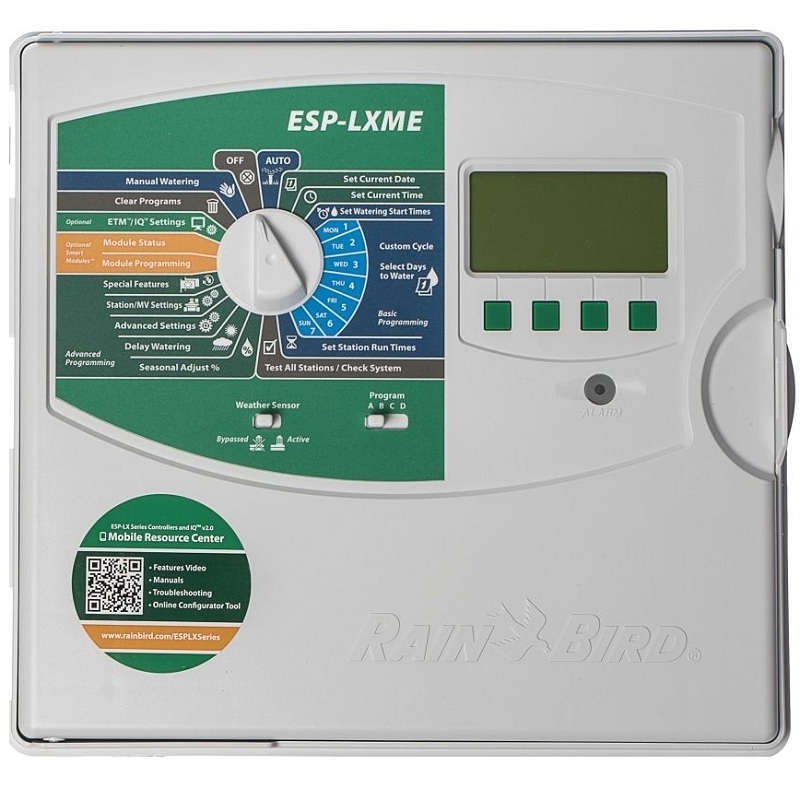

Sterownik LXME jest wyposażony w duży ekran LCD, przedstawiający wszystkie ustawienia danej strefy jednocześnie. Oparty na prostej grafice interfejs użytkownika jest łatwy i zrozumiały. W wygodny sposób przedstawia wszystkie funkcje sterownika co sprawia, że jest wyjątkowo intuicyjny. Sterownik ESP-LXME w wersji podstawowej może obsłużyć 12, przy czym jest on wyposażony w 3 złącza rozszerzające, w których można zainstalować moduły sekcyjne obsługujące 8
lub 12 sekcji. W konsekwencji sterownik może obsługiwać do 48 sekcji. Moduły można instalować i usuwać podczas pracy urządzenia, w związku z czym czynności takie nie wymagają wyłączania zasilania.
Planowanie w LXME oparte na strefach, oparte o programy umożliwiają zdefiniowanie 4 oddzielnych programów(ABCD) z 8 startami dziennie na sekcję, charakteryzujących się niezależnymi godzinami startu, daje sumaryczną liczbę 32 startów na dobę. Programy mogą się nakładać i pracować równolegle. Dodatkowo posiada możliwość ręcznego uruchomienia zarówno jednej sekcji jak i wszystkich na raz. Programator posiada funkcję sterowania zaworem głównym / przekaźnikiem pompowym, a także możliwość obejścia czujnika deszczu dla danej sekcji lub wszystkich na raz. EDP nie jest wymaga zapasowego źródła zasilania. Pamięć nieulotna przechowuje programy w sposób ciągły, a bateria litowa o trwałości 10 lat umożliwia podtrzymanie godziny i daty sterownika podczas przerw w zasilaniu. LXME pozwala obsługiwać do pięciu elektrozaworów jednocześnie o parametrach 24 VAC i 7VA z uwzględnieniem zaworu głównego. Na jedną sekcję może przypadać do dwóch elektrozaworów.
| Specyfikacja techniczna | Sterownik nawadniania ESP-8 LXME Rain Bird |
| Ilość sekcji | 12 |
| Możliwość rozbudowy | Tak. Do 48 sekcji |
| Lokalizacja | zewnętrzny |
| Liczba programów | 4 programy (A,B,C,D) |
| Liczba startów podczas programu | do 8 dziennie |
| Czas pracy sekcji (min-max) | od 1 minuty do 12h |
| Liczba sekcji mogących pracować jednocześnie | do 5 sekcji jednocześnie |
| Budżet wodny | regulacja w zakresie 0-300% |
| Uruchamianie manualne | tak |
| Kompatybilny z zaworami | elektromagnetycznymi 24V AC |
| Rodzaj zasilenia | wejście: 230 VAC ± 10%, 50Hz |
| Gwarancja | 2 lata (zakup konsumencki) |
| Współpraca z czujnikami | czujnik deszczu, czujnik wilgotności |
| Częstotliwość programowania | dowolne dni tygodnia |
| Opóźnienie pomiędzy sekcjami | Tak. Od kilku sekund do 9h |
| Opcje dodatkowe | czujnik przepływu wykrywający usterki i wycieki |
| Pominięcie czujnika deszczu | Tak. Możliwość pominięcia czujnika deszczu dla danej sekcji lub wszystkich |
| Opcje dodatkowe | SimulStations™ pozwala na działanie do 5 sekcji jednocześnie., Funkcja cyklu i nasiąkania Cycle+Soak™ dla każdej sekcji |
- Dedykowane wejście dla czujnika opadu z przełącznikiem umożliwiającym jego pominięcie.
- Układ uruchamiania zaworu głównego/pompy.
- Możliwość wyboru przez użytkownika jednego z 6 języków.
- Nieulotna pamięć programu (o trwałości zapisu wynoszącej 100 lat).
- Standardowe zabezpieczenie przed przepięciami do 10kV.
- Możliwość wyjęcia przedniego panelu i przeprowadzenia programowania na zasilaniu bateryjnym.
Funkcje oprogramowania
- SimulStations™ pozwala na działanie do 5 sekcji jednocześnie.
- Funkcja cyklu i nasiąkania Cycle+Soak™ dla każdej sekcji.
- Opóźnienie nawadniania po opadach deszczu
- Wyłączenie nawadniania w dowolnym dniu kalendarzowym.
- Możliwość zaprogramowania opóźnienia poszczególnych sekcji.
- Możliwość zaprogramowania zaworu głównego w taki sposób, aby domyślnie pozostawał w pozycji otwartej lub zamkniętej.
- Możliwość przypisania czujnika opadu dla poszczególnych sekcji aby zapobiec lub zawiesić nawadnianie
- Możliwość zaprogramowania czasu pracy sekcji od 0 min do 12 godzin.
- Opóźnienie czasu startu pomiędzy sekcjami od 1 sekundy do 9 godzin.
- Korekta sezonowa: 0% to 300% (maksymalny czas pracy sekcji: 16 godzin)
4 niezależne programy (ABCD)
- Możliwość równoległej pracy programów ABCD.
- 8 czasów startu na program.
- Programowanie cykli dziennych, obejmujące wybrane dni tygodnia, dni nieparzyste, dni nieparzyste z wyłączeniem 31 dnia miesiąca, dni parzyste oraz daty powtarzające się cyklicznie.
- Manualne uruchomienie nawadniania dla poszczególnej sekcji, programu lub testu programu.
Funkcje związane z zarządzaniem przepływem
Opcjonalny moduł detekcji przepływu Flow Smart Module™ rozszerza funkcjonalność sterownika:
- Podłączanie czujnika przepływu do modułu detekcji odbywa się bez pośrednictwa dodatkowych urządzeń pomiarowych czy kalibrujących.
- Funkcje FloWatch oraz Learn Flow sprawiają, że sterownik uczy się normalnego przepływu dla każdej sekcji z osobna. Funkcja FloWatch porównuje przepływ wystepujący w czasie rzeczywistym z nominalnym przepływem wykrytym wcześniej przez sterownik i podejmuje określone przez użytkownika działania jeżeli przepływ jest zbyt mały, zbyt duży lub jeżeli w ogóle nie występuje. FloWatch automatycznie lokalizuje miejsce w, w którym wystąpił problem z przepływem, a następnie izoluje to miejsce poprzez wyłączenie konkretnej sekcji lub zaworu głównego. Funkcja FloWatch jest dostepna zarówno przy normalnie zamkniętym jak i normalnie otwartym zaworze.
- Zadaniem funkcji Manual Master Valve Water Windows jest koordynowanie nawadniania ręcznego i detekcji przepływu. FunkcjaWater Windows umożliwia programowanie w odniesieniu do dni tygodnia i dodatkowo nawadnianie manualne.
- Wymagania odnośnie zasilania: 230 VAC ± 10%, 50Hz.
- Wyjście: 26,5 VAC ± 10%, 1,9A.
- Zasilanie awaryjne: litowa bateria pastylkowa służy do podtrzymywania czasu i daty, natomiast programy są przechowywane w pamięci nieulotnej.
- Możliwość obsługi wielu zaworów: obsługa maksymalnie pięciu elektrozaworów jednocześnie o parametrach 24 VAC i 7VA z uwzględnieniem zaworu głównego. Na sekcję może przypadać do dwóch elektrozaworów.
Wymiary (szerokość, wysokość, głębokość):
-36,4 x 32,2 x 14,0 cm.
Dynamiczne przypisywanie numerów poszczególnym sekcjom pozwala uniknąć przerw w numeracji, które mogą wystąpić w sterownikach modularnych w przypadku pominięcia złączy służących do instalacji modułów, a także w wyniku instalacji w jednym sterowniku modułów przeznaczonych do obsługi różnej liczby sekcji.
