Zestaw do automatycznego nawadniania trawnika o powierzchni do 100 m2 marki Hunter do samodzielnego montażu
Kompletny zestaw nawadniania ogrodu do samodzielnego montażu charakteryzuje się łatwością montażu, dzięki czemu każdy laik poradzi sobie z jego instalacją. Komplet zawiera wszystkie elementy niezbędne do wykonania nawadniania wynurzalnego na powierzchniach trawnika oraz system nawadniania kropelkowego przeznaczony do podlewania żywopłotu, rabat i warzyw.
Do prawidłowej pracy system nawadniania wymaga źródła wody o podanych parametrach: ciśnienie 2,0 Bar, wydatek wody: 1,8 m3/h. Dla ułatwienia weryfikacji źródła wody należy zrobić "próbę wiaderkową"- pod kran, z którego będziemy zasilać system nawadniania należy podstawić 10L wiadro, otworzyć maksymalnie kran i zmierzyć czas napełniania. W podanym przypadku wartość nie powinna przekraczać 18 sekund.
Przy zachowaniu warunków przyłączeniowych, prezentowana instalacja została podzielona na 2 sekcje nawadniania. Każda z nich będzie niezależnie uruchamiana przez komputer sterujący. Ten, przekazując sygnał do elektrozaworów będzie uruchamiał je po kolei, zgodnie z zadanym harmonogramem. Odpowiednio ustawione i podzielone w sekcje zraszacze (mają możliwość regulacji zasięgu oraz kąta pracy) będą wynurzały się pod wpływem ciśnienia na wysokość 10cm, zraszając dany obszar trawnika.
System nawadniania został przygotowany do bezpośredniego podpięcia pod źródło wody przy pomocy rury HDPE fi 25. Jeżeli w ogrodzie dostępne jest przyłącze w postaci kranu lub innego zaworu, należy w wiadomości zwrotnej określić jego rozmiar celem dołożenia dodatkowej kształtki, która połączy system nawadniania z wodą.
Do podlewania powierzchni trawiastych ogrodu, zostały wykorzystane wynurzalne zraszacze statyczne z dyszą MP Rotator. W przedstawionej koncepcji zastosowano nawadnianie oparte o 4 szt. wyżej wymienionych zraszaczy. Jest to najbardziej optymalna wersja ich rozmieszczenia, zapewniająca dużą jednorodność i jakość nawadniania trawnika.
Projektowane krzewy, rabaty, żywopłoty i roślinność zostaną nawodnione za pomocą systemów kropelkowych, podzielonych dodatkowo na 1 sekcję. Linia kroplująca z rozstawem kroplowników co 0,33 m, 16/33/2,3 l/h wyposażona w kompensację ciśnienia, zapewniającą jednorodność wydatku wody z każdego emitera na całej długości ciągu. Projektowany średni rozstaw pomiędzy ciągami linii kroplującej (dla roślin zagęszczonych) będzie wynosił od 0,4 do 1,5m. Większościowo będzie dopasowany do rozstawy nasadzeń na ogrodzie.
W skład układu sterowania i automatycznej regulacji systemu nawadniającego wchodzą:
- Sterownik nawadniania: w projekcie zastosowano wysokiej klasy wewnętrzny sterownik automatyzujący proces nawadniania. Zwyczajowo montowany w kotłowni, garażu lub domku narzędziowym (w miejscu, które nie jest narażone na warunki atmosferyczne). Sterownik wymaga zasilenia w postaci gniazda 230V. Od niego, do skrzynki z elektrozaworami należy poprowadzić kabel sygnałowy, dzięki któremu sterownik będzie przekazywał sygnał 24V (prąd bezpieczny) na poszczególne cewki elektrozaworów, uruchamiając poszczególne sekcje.
- wyłącznik pogodowy: podczas deszczu zadba o oszczędność wody i samodzielnie i automatycznie zablokuje zaprogramowane w sterowniku sekcje przed ich uruchomieniem. Z chwilą, gdy deszcz przestaje padać i wkład wyłącznika jest suchy, przełącznik zapewnia właściwe działanie sterownika i systemu nawadniającego.
- Eektrozawory: Elektrozawory zostały standardowo umiejscowione w studzience rozdzielczej zabezpieczającej przed uszkodzeniami mechanicznymi i wodą. Dodatkowo powinna być zabezpieczona warstwą siatki przeciw kretom, geowłókniny oraz wypełniona żwirem płukanym. Skrzynka na elektrozawory jest posadowiona w miejscu zlokalizowanym w okolicach źródła wody (kranu, studni, zbiornika na deszczówkę).

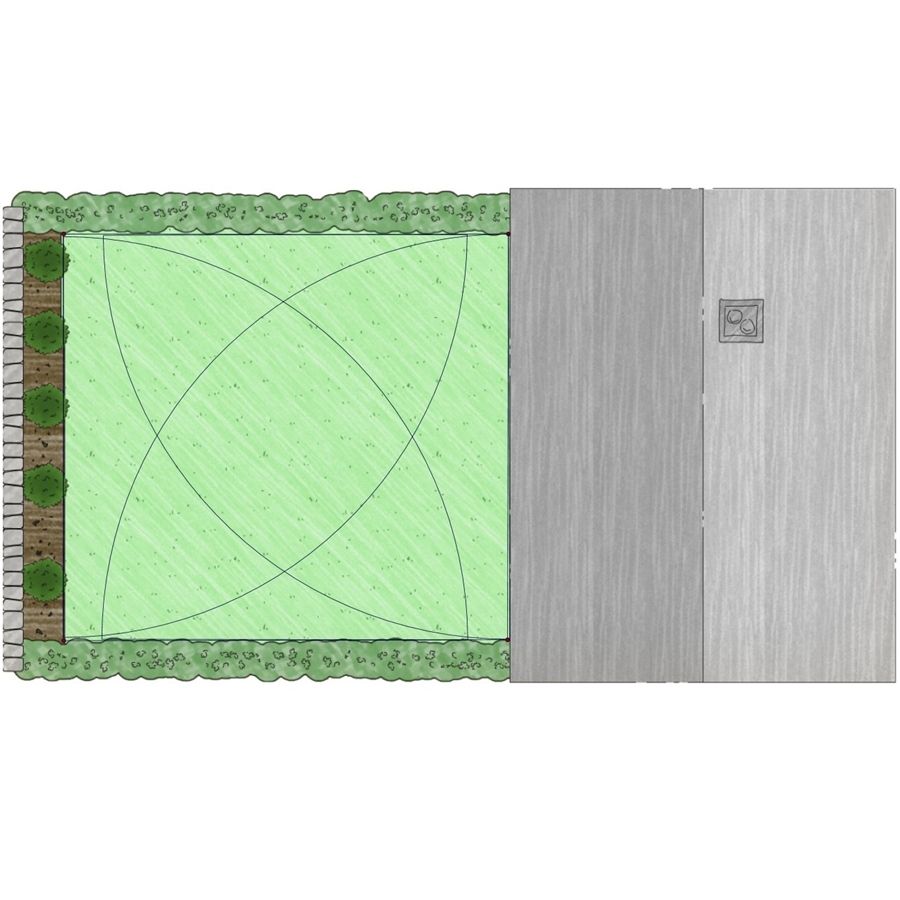

Przedstawiony projekt działki jest poglądowym schematem przeznaczonym do wyceny materiału na system nawadniania w ogrodzie o zbliżonych kształtach i powierzchni oraz długości żywopłotu. Wszelkie dodatkowe ograniczenia postaci budynków, altan, drewutni, szklarni i innych elementów, których nie można nawadniać wymagają indywidualnej zmiany projektu.
Zachęcamy do skorzystania z naszej pomocy przed zakupem każdego zestawu do samodzielnego montażu. Każdy ogród traktujemy indywidualnie i niezobowiązująco. Jako specjaliści w opracowywaniu łatwych systemów nawadniania jesteśmy świadomi braku eksperckiej wiedzy, dlatego na każdym kroku realizacji jesteśmy z naszym klientem. Nasze projekty, opracowania i schematy są niezwykle proste i zrozumiałe dla każdego laika. Jeżeli chcesz abyśmy za darmo wykonali projekt systemu nawadniania Twojej działki prosimy tylko o przesłanie schematu a my zajmiemy się resztą
Kupując zestaw nawadniania do samodzielnego montażu otrzymujesz:
- kompletny zestaw materiałów do montażu systemu nawadniania (wstępnie skręcony przed wysyłką)
- projekt wykonawczy systemu nawadniania
- schemat połączeń elektrycznych
- instrukcje obsługi poszczególnych produktów
- schemat podziału na sekcje ( tzn. jak wkopywać i łączyć system nawadniania)
- dobór odpowiednich dysz w zraszaczach
W skład prezentowanego systemu nawadniania wchodzą poniższe elementy:
| 1. | Sterownik wewnętrzny XC-201iE, 230V, 2-sekcyjny, Hunter | 1 |
| 2. | Czujnik opadu deszczu Rain-Clik / Mini-Click, Hunter | 1 |
| 3. | Elektrozawór 1" PGV do sterowników sieciowych, podłączenie wlot i wylot 1" F (GW), Hunter | 2 |
| 4. | Zraszacz statyczny PROS-04 4", wynurzenie 4"/10 cm, podłączenie 1/2" F (GW), Hunter | 4 |
| 5. | Dysza rotacyjna MP Rotator do zraszaczy statycznych, regulacja sektora 90-360°, Hunter | 4 |
| 6. | Klucz regulacyjny do dysz MP Rotator, Hunter | 1 |
| 7. | Linia kroplująca, kompensacja ciśnienia, śr. 16 mm, emiter co 33 cm, wydajność 2,2 l/h, | 50 |
| 8. | Szpilka LK do lini kroplującej, Brązowy, Simo | 50 |
| 9. | Rura irygacyjna LDPE 25 mm PN6, 1 mb, Dropplant | 50 |
| 10. | PE100 13.6 Rura HDPE 25/2.0/150 PN12.5 NB, krążek 150mb, Pipelife | 5 |
| 11. | Studzienka zaworowa STANDARD, prostokątna (3-4 elektrozawory), Rain Works | 1 |
| 12. | Przewód elektryczny 10-żyłowy podziemny, 0,5 mm, cena za mb, IRC Irrigation | 5 |
| 13. | Łącznik kablowy DS-300 | 3 |
| 14. | Kolano PE 25-25, typoszereg PN16, Fish | 2 |
| 15. | Kolano redukcyjne PE M (GZ) 25-1/2", typoszereg PN16, Fish | 4 |
| 16. | Trójnik PE 25-25-25, typoszereg PN16, Fish | 3 |
| 17. | Złącze redukcyjne PE M (GZ) 25-1", typoszereg PN16, Fish | 2 |
| 18. | Złącze redukcyjne PE F (GW) 25-3/4", typoszereg PN16, Fish | 1 |
| 19. | Złącze redukcyjne PE F (GW) 25-1", typoszereg PN16, Fish | 1 |
| 20. | Trójnik szybkozłączny QJ 16-16-16 | 1 |
| 21. | Złącze szybkozłączne redukcyjne QJ M (GZ) 16-3/4" | 1 |
| 22. | Korek szybkozłączny QJ 16 | 2 |
| 23. | Nypel PP M-M (GZ, GZ) 1"-1" | 2 |
| 24. | Taśma teflonowa Unitape | 1 |
| 25. | Trójnik Swivel POM F-F-M (GW, GW, GZ) 1"-1-1", Tavlit, Szary | 2 |
| 26. | Zestaw do przedmuchania systemu nawadniania na zimę | 1 |
Wyposażenie dodatkowe systemu nawadniania (opcjonalne):
Wykorzystanie wody deszczowej: zakładamy, że posiadasz na inwestycji, bądź planujesz montaż zbiornika do gromadzenia wody, w celu jej wykorzystania do podlewania ogrodu.
W tej sytuacji po pierwsze należy wyposażyć się w odpowiednią pompę zanurzeniowo-ciśnieniową, która posiada odpowiednie parametry do pracy systemu nawadniania. Po drugie niezbędny jest automatyczny zestaw dolewający minimalną ilość wody z przyłącza miejskiego, która zapewni ciągłość pracy systemu nawadniania podczas braku opadów atmosferycznych. Rozwiązaniem tego problemu jest nasz gotowy zestaw pompowy do zagospodarowania i wykorzystania wody deszczowej. Wyposażony w automatyczną dolewkę oraz wysokiej jakości automatyczną pompę, która zasili w odpowiedni sposób każdy system nawadniania. Link do zestawu (kliknij)
